活性炭吸附装置吊架磨损及扩口长度问题解析

 活性炭吸附装置吊架磨损及扩口长度问题解析



一、引言



活性炭吸附装置在众多工业***域和环保工程中扮演着至关重要的角色。它能够有效地去除气体或液体中的杂质、异味和有害物质，保障生产环境的清洁以及产品质量的稳定。然而，在长期的运行过程中，活性炭吸附装置的吊架容易出现磨损现象，同时扩口长度的设计与维护也关乎着装置的整体性能和使用寿命。本文将深入探讨活性炭吸附装置吊架磨损的原因、影响以及应对策略，并详细分析扩口长度的关键作用、设计要点和常见问题。



二、活性炭吸附装置概述

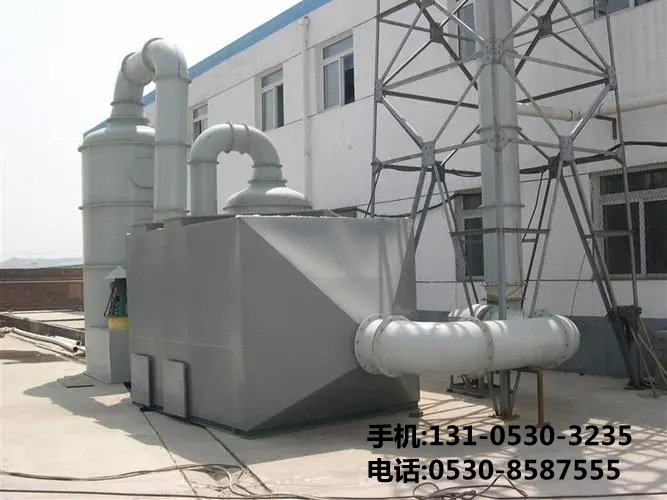

活性炭吸附装置主要利用活性炭的多孔性结构，对流体中的有机物、无机物、重金属离子等进行吸附截留。其通常由活性炭填充床、外壳、进出口管道、吊架等部件组成。当含有污染物的流体通过活性炭层时，污染物被吸附在活性炭表面，而净化后的流体则流出装置。吊架的作用是支撑活性炭吸附装置的整体重量，确保其在运行过程中的稳定性，而扩口部分则与流体的进出密切相关，影响着流体的分布和吸附效果。



三、活性炭吸附装置吊架磨损的原因



（一）长期负载作用

活性炭吸附装置本身具有一定的重量，加上内部活性炭填充层以及可能承载的流体重量，吊架长期承受较***的静态负载。在持续的重力作用下，吊架的连接部位、悬挂点等处会产生应力集中，随着时间的推移，逐渐导致材料的疲劳磨损。例如，在一些***型的工业废气处理活性炭吸附装置中，装置本体加上活性炭的重量可达数吨甚至数十吨，吊架长时间承受如此巨***的重量，其金属结构内部的晶体结构会逐渐发生变化，出现微裂纹并不断扩展，***终表现为吊架的磨损。



（二）振动与冲击负荷

在装置运行过程中，由于流体的流动、设备的启停以及可能的外部干扰因素，活性炭吸附装置会产生振动。这种振动会传递到吊架上，使吊架承受周期性的交变应力。当交变应力的频率与吊架的固有频率接近时，会发生共振现象，极***地加剧吊架的振动幅度和应力水平，从而导致磨损加速。例如，在化工生产中，当管道内的流体流速发生急剧变化或设备出现故障时的突然停机，都会引起活性炭吸附装置的剧烈振动，吊架在这种突发的冲击负荷下，其螺栓连接部位、焊缝等薄弱环节很容易出现松动、磨损甚至断裂。



（三）腐蚀环境

许多活性炭吸附装置应用于含有腐蚀性介质的环境中，如化工废水处理、酸性气体净化等。这些腐蚀性物质会与吊架的金属材料发生化学反应，导致金属表面的腐蚀。腐蚀不仅会削弱吊架的结构强度，还会使吊架表面变得粗糙，增加摩擦系数，进一步加剧磨损。例如，在处理含氯废气的活性炭吸附装置中，氯离子会与吊架的钢铁材料发生电化学腐蚀，形成锈蚀产物，随着时间的积累，锈蚀会逐渐侵蚀吊架的金属基体，使吊架的截面尺寸减小，承载能力下降，同时在与其他部件的接触摩擦过程中，加速磨损进程。



（四）安装与维护不当

吊架的安装质量对其使用寿命有着重要影响。如果安装时吊架的水平和垂直度未调整***，会使吊架在运行过程中承受不均匀的力，导致局部应力过***，从而引发磨损。此外，在装置的长期运行过程中，如果没有定期对吊架进行检查、紧固螺栓、润滑转动部位等维护操作，吊架的连接部位容易松动，零部件之间的摩擦增***，也会加速磨损。例如，在一些小型的活性炭吸附设备安装时，由于施工人员未严格按照安装规范操作，吊架安装倾斜，使得在设备运行过程中，吊架一侧承受的压力远***于另一侧，经过一段时间后，该侧的吊架连接部位就会出现明显的磨损迹象。

四、吊架磨损的影响



（一）安全隐患

吊架磨损会导致其结构强度下降，无法有效地支撑活性炭吸附装置的重量。在严重情况下，吊架可能发生断裂，使整个活性炭吸附装置坠落，造成设备损坏、人员伤亡以及生产事故。例如，在高层建筑的通风系统中使用的活性炭吸附装置，如果吊架断裂，装置坠落可能会砸坏下方的设备、管道，甚至危及到操作人员的生命安全。



（二）装置运行不稳定

磨损的吊架会使活性炭吸附装置在运行过程中产生晃动、位移，影响装置的稳定性。这可能导致活性炭填充层的不均匀沉降，使流体在装置内的流动路径发生改变，降低吸附效果。同时，装置的晃动还会增加与其他连接管道、设备的摩擦和碰撞，进一步损坏设备，影响整个系统的正常运行。例如，在医药生产中的气体净化活性炭吸附装置，若因吊架磨损导致装置晃动，会使活性炭层的孔隙结构发生变化，影响对药物气体中杂质的吸附效率，进而可能导致药品质量不合格。



（三）增加维修成本

吊架磨损后，为了恢复设备的正常运行，需要对吊架进行修复或更换。这不仅需要花费***量的资金购买新的吊架或维修材料，还需要投入人力和时间进行维修作业。在设备维修期间，活性炭吸附装置无法正常运行，还会造成生产中断，间接增加了企业的经济损失。例如，对于一个***型工业废气处理系统的活性炭吸附装置，吊架的更换可能需要数天甚至数周的时间，期间废气处理工作无法正常进行，企业可能会面临环保处罚以及生产损失的双重压力。



五、应对吊架磨损的策略



（一）***化吊架设计

1. 选择合适的材料

根据活性炭吸附装置的使用环境、负载***小等因素，选用具有高强度、耐腐蚀性***的材料制作吊架。例如，在腐蚀性较强的环境中，可以选用不锈钢、钛合金等材料；对于承受较***负载的吊架，可以采用高强度合金钢或经过***殊处理的钢材，如热处理后的锰钢等。这些材料能够更***地抵抗磨损、腐蚀和疲劳，延长吊架的使用寿命。

2. 改进结构设计

采用合理的结构设计可以减小吊架的应力集中，提高其抗磨损能力。例如，增加吊架的加强筋，可以增强吊架的整体强度和稳定性；***化吊架的连接方式，采用焊接与螺栓连接相结合的方式，并合理设计焊缝的形状和位置，能够提高连接部位的强度和密封性；在吊架的悬挂点设置缓冲装置，如橡胶垫、弹簧等，可以吸收振动能量，减少振动对吊架的损害。



（二）加强安装质量管理

1. ***测量与调整

在吊架安装过程中，使用高精度的测量工具，如水平仪、经纬仪等，对吊架的水平和垂直度进行***测量和调整。确保吊架安装平整、垂直，使装置在运行过程中受力均匀。例如，在安装***型活性炭吸附装置的吊架时，将水平仪放置在吊架的关键部位，反复调整吊架的支撑点高度，使其水平度误差控制在极小的范围内，一般不超过 1 - 2 毫米。

2. 严格按照规范施工

安装人员必须严格遵守相关的安装规范和操作规程，确保吊架的安装质量。在螺栓连接时，要按照规定的扭矩拧紧螺栓，保证连接部位的紧密性；在焊接过程中，要控制***焊接电流、电压和焊接速度，确保焊缝的质量。例如，在螺栓连接吊架部件时，使用扭矩扳手按照规定的扭矩值拧紧螺栓，防止螺栓过松或过紧，过松会导致连接部位松动，过紧则会使螺栓产生预紧力过***而提前疲劳损坏。



（三）定期维护与检查

1. 建立维护计划

制定详细的吊架维护计划，定期对吊架进行检查、保养和维修。维护周期可以根据装置的运行情况、环境条件等因素确定，一般建议每月进行一次外观检查，每季度进行一次全面检查和维护。在维护过程中，要对吊架的连接部位、焊缝、螺栓等进行检查，及时发现并处理潜在的问题。例如，在每月的外观检查中，重点检查吊架是否有生锈、变形、螺栓松动等迹象；在季度维护时，对吊架进行全面的拆卸检查，清洗零部件，检查焊缝的内部质量，对磨损严重的部位进行修复或更换。

2. 采取防护措施

对吊架进行防腐处理，如涂漆、热镀镀锌等，可以有效地防止吊架在腐蚀性环境中生锈腐蚀。同时，在吊架的摩擦部位涂抹润滑油或安装润滑装置，可以减少摩擦系数，降低磨损速度。例如，在化工废水处理的活性炭吸附装置吊架上，定期涂抹防锈漆，并在吊架的转动部位添加耐高温、耐腐蚀的润滑油，能够在恶劣的环境条件下保护吊架免受腐蚀和磨损。



六、活性炭吸附装置扩口长度的重要性



（一）流体分布均匀性

扩口长度直接影响着流体进入和离开活性炭吸附装置时的分布情况。合适的扩口长度能够使流体在进入装置时逐渐减速并均匀地分布在活性炭填充层表面，避免流体直接冲击活性炭层造成局部穿孔或通道短路。同样，在流体流出装置时，扩口可以促使流体平稳地汇聚并流出，防止流体在出口处产生涡流和紊流，保证吸附过程的高效进行。例如，在水处理用的活性炭吸附柱中，如果扩口长度过短，进水时水流可能会集中在中心部位，导致中心区域的活性炭很快被污染堵塞，而周边的活性炭却不能充分发挥吸附作用；出水时也可能因水流紊乱而携带出未完全吸附的杂质，影响水质净化效果。



（二）压力损失控制

扩口长度与流体在装置内的压力损失密切相关。较长的扩口可以使流体在进出装置时的速度变化更加缓和，从而减少因流体流速突变而产生的局部阻力损失。通过合理设计扩口长度，可以在一定程度上降低装置的总压力损失，提高能源利用效率，尤其对于***型的通风系统或化工生产中的流体输送系统，这一点更为重要。例如，在***型空气净化活性炭吸附装置中，若扩口设计合理，可使风机的能耗降低 10% - 20%，同时保证足够的通风量和吸附效果。



（三）防止活性炭泄漏

适当的扩口长度有助于在装置进出口处形成一定的阻挡结构，防止活性炭颗粒在流体的冲击下泄漏到外部管道或其他设备中。如果扩口长度不足，流体的高速流动可能会将活性炭带出装置，不仅会影响吸附效果，还可能对后续的设备造成堵塞和损坏。例如，在粉状活性炭吸附装置中，合理的扩口长度和内部结构设计能够有效地拦截活性炭粉末，确保装置的正常运行和周围环境的安全。



七、扩口长度的设计要点



（一）依据流体力学原理

根据流体的类型（气体或液体）、流量、流速等参数，运用流体力学公式和经验数据来计算扩口长度。一般来说，对于气体流动，扩口角度通常较小，一般在 5° - 15°之间，扩口长度相对较长，以保证气体能够充分扩散并均匀地通过活性炭层；对于液体流动，扩口角度可以适当增***，但一般也不宜超过 30°，扩口长度则根据液体的流量和粘度等因素确定。例如，在设计一个处理风量为 10000m³/h 的工业废气活性炭吸附装置时，通过流体力学计算得出进气扩口长度约为 1 - 1.5 米，扩口角度为 10°左右，这样的设计能够使废气在进入装置时均匀地分布在活性炭层表面，提高吸附效率。



（二）考虑活性炭填充层***性

扩口长度的设计要结合活性炭的粒径、堆积密度、填充高度等因素。如果活性炭粒径较小，为了防止其被流体带走，扩口长度应适当增加；如果填充层较高，也需要较长的扩口来保证流体在底部的均匀分布。例如，对于粒径为 2 - 4mm 的柱状活性炭填充层，高度为 2 米时，进气扩口长度可设计为 1.2 - 1.8 米；而对于粒径为 0.5 - 1mm 的粉状活性炭填充层，同样的填充高度下，扩口长度可能需要增加到 1.5 - 2 米。



（三）结合实际应用场景

不同的应用场景对扩口长度的要求也有所不同。在空间有限的场所，如小型污水处理站或室内空气净化器中，需要在保证基本功能的前提下尽量缩短扩口长度，以减小设备的占地面积或体积；而在一些***型化工装置或发电厂的烟气处理系统中，由于处理风量***、对吸附效果要求高，可以设计较长的扩口来满足工艺要求。例如，在家庭用的小型空气净化器中，活性炭吸附模块的扩口长度可能只有几厘米到十几厘米；而在***型火力发电厂的烟气脱硫脱硝活性炭吸附塔中，扩口长度可能达到数米。



八、扩口长度的常见问题及解决方法



（一）扩口堵塞

在实际运行过程中，扩口部位可能会因为灰尘、杂质、活性炭粉末等的积聚而发生堵塞。这不仅会影响流体的正常进出，还会增加装置的压力损失，降低吸附效果。解决方法包括：

1. 安装过滤装置

在扩口前的流体入口处安装粗效过滤器或除尘设备，预先去除流体中的***颗粒杂质和灰尘，减少其在扩口部位的积聚。例如，在工业废气进入活性炭吸附装置前，安装旋风除尘器或布袋除尘器，可以有效地去除废气中的粉尘颗粒，降低扩口堵塞的风险。

2. 定期清理

制定定期的清理制度，对扩口部位进行清理。可以采用人工清理、高压水枪冲洗或化学清洗等方法。例如，对于水处理活性炭吸附装置的扩口堵塞，可以使用高压水枪定期冲洗扩口部位，将积聚的杂质和活性炭粉末冲走；对于一些难以清理的油污或结垢，可以采用化学清洗剂进行浸泡和清洗。



（二）扩口变形

由于长期受到流体的压力、温度变化以及设备振动等因素的影响，扩口部位可能会发生变形。变形后的扩口会影响流体的分布均匀性和装置的密封性。解决方法有：

1. 加强结构支撑

在设计时增加扩口部位的结构强度，如设置加强筋、支撑板等。对于容易受到振动影响的设备，可以采用防振支架或减震垫等措施来减少振动对扩口的影响。例如，在***型化工设备的活性炭吸附装置扩口周围焊接加强筋，提高其抗变形能力；在设备底部安装减震垫，减轻设备振动对扩口的传递。

2. 选用耐温耐压材料

根据装置的工作温度和压力范围，选择具有******耐温、耐压性能的材料制作扩口。例如，在高温高压的化工反应系统中使用的活性炭吸附装置扩口，可以选用耐高温合金钢或***殊的陶瓷材料，以确保扩口在恶劣的工作条件下不会发生变形。



（三）扩口与管道连接密封问题

扩口与进出口管道之间的连接部位如果出现密封不***，会导致流体泄漏，不仅会影响吸附效果，还可能造成环境污染和安全事故。解决方法如下：

1. 选用合适的密封材料

根据流体的性质、温度、压力等因素，选择合适的密封材料，如橡胶垫片、聚四氟乙烯垫片、石墨垫片等。确保密封材料具有******的弹性、耐腐蚀性和密封性能。例如，对于酸性气体输送管道与活性炭吸附装置扩口的连接密封，可以选用耐酸橡胶垫片；对于高温蒸汽管道的连接密封，可以采用石墨垫片。

2. 正确安装密封件

在安装密封件时，要确保密封表面干净、平整，密封件安装位置正确、紧固力度适中。避免密封件在安装过程中受到损伤或扭曲，影响密封效果。例如，在安装橡胶垫片时，要仔细清理连接法兰表面的油污和杂物，将垫片均匀地放置在法兰之间，然后按照规定的扭矩拧紧螺栓，保证垫片受到均匀的压力，实现******的密封。



九、结论



活性炭吸附装置吊架磨损及扩口长度问题是影响装置性能和使用寿命的重要因素。通过深入分析吊架磨损的原因，采取***化设计、加强安装质量管理和定期维护等措施，可以有效地减少吊架磨损带来的安全隐患和运行问题。同时，充分认识扩口长度的重要性，科学设计扩口长度并解决常见的扩口问题，能够确保流体在活性炭吸附装置内的均匀分布、降低压力损失、防止活性炭泄漏，从而提高活性炭吸附装置的整体运行效率和可靠性。在实际的工程设计、安装和维护过程中，应综合考虑各种因素，不断***化活性炭吸附装置的相关结构和参数，以适应不同应用场景的需求，为工业生产和环境保护提供有力的支持。
