活性炭吸附装置熔接工艺与加热膨胀特性解析

活性炭吸附装置熔接工艺与加热膨胀***性解析



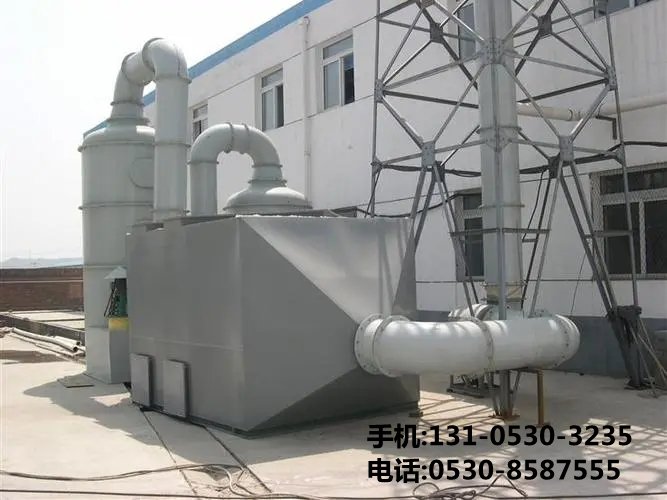

活性炭吸附设备作为工业废气处理、水处理等***域的核心组件，其制造过程中的熔接质量和热稳定性直接影响着设备的运行效率与寿命。本文将深入探讨活性炭吸附装置在生产过程中关键的熔接环节及其伴随的加热膨胀现象，从材料***性、工艺参数到应力控制进行全面剖析。



 一、熔接工艺的核心作用与技术要点



 1. 结构完整性保障

活性炭吸附装置通常由金属外壳（如不锈钢或碳钢）、支撑格栅及填充层构成。各部件间的牢固连接依赖于高精度的熔接技术。通过电弧焊、激光焊或电阻焊等方式形成的焊缝，不仅需承受设备内部负压环境的作用力，还要抵御气流冲击带来的振动疲劳。例如，在立式罐体与法兰盖板的环向对接处，连续密封焊缝可有效防止活性炭颗粒泄漏，同时确保气体分布均匀性。



 2. 耐腐蚀性的延伸设计

考虑到潮湿环境下可能存在的酸性腐蚀介质，熔接区域往往成为潜在的薄弱点。为此，工程师会采用双面成型工艺，在保证根部焊透的前提下，通过盖面焊道增加表面粗糙度，使防腐涂层能更***地附着。此外，对于异种金属接头（如不锈钢与低合金钢复合结构），还需选用过渡填充材料以避免电化学腐蚀加剧。



 3. 微观组织的可控性

现代焊接技术已实现对热影响区（HAZ）的精准调控。以脉冲TIG焊为例，通过调节峰值电流与基值时间的比值，既能获得细小致密的晶粒结构，又能减少敏化温度区间内的停留时间，从而抑制晶间腐蚀倾向。这种微观层面的***化显著提升了焊缝区域的力学性能和耐久性。

 二、加热膨胀机制及其影响因素



当装置投入运行时，温度升高引发的热膨胀效应不容忽视。根据材料热力学原理，线性膨胀系数α决定了尺寸变化量ΔL=L₀·α·ΔT。以下是关键影响因素分析：



 因素                 影响机制                           典型数值范围



 基材类型             不同金属具有差异显著的α值          碳钢≈12×10⁻⁶/℃<br>不锈钢≈17×10⁻⁶/℃

 约束条件             固定端限制自由变形产生附加应力     可达屈服强度的30%~50%

 升温速率             快速温变导致非均匀温度场分布       >50℃/min时风险剧增

 几何不连续性         拐角、开孔等部位形成应力集中源     Kt因子＞3即需关注



实际案例显示，某化工厂使用的Φ2m×6m***型活性炭塔因未充分考虑轴向膨胀差，在***次升温至80℃时出现裙座开裂事故。经有限元模拟验证，若采用波浪形补偿器可将局部应力降低至许用范围内。



 三、工程实践中的解决方案



 1. 主动补偿策略

 膨胀节设计：在筒体与封头连接处设置U型波纹管，利用其柔性变形吸收轴向位移。实验表明，单节膨胀节可提供±50mm的补偿量。

 滑动支座应用：将固定鞍座改为聚四氟乙烯衬板的滑动导向装置，允许设备沿轴向自由伸长而不影响基础稳定性。

 预压缩装配：冷态下预留适当间隙（一般为计算膨胀量的1.2倍），确保高温下各部件仍保持合理配合关系。



 2. 被动防护措施

 梯度材质选择：内层使用高镍合金INCONEL&174;625作为缓冲层，其较低的热导率可减缓热量向外部传递速度。

 应力消除退火：焊后进行650℃×2h的去应力处理，使残余应力降至原始状态的15%以下。

 在线监测系统：安装应变片与热电偶阵列，实时采集关键部位的形变数据，为预防性维护提供依据。



 四、典型故障案例剖析



某制药企业一台新安装的活性炭吸附装置运行三个月后发生渗漏。检测发现：由于焊接顺序错误导致累积误差超标——先焊纵向缝再焊环缝时，前者收缩引起的角变形使后者间隙增***超过允许公差。整改方案包括：①严格执行对称施焊原则；②采用反变形工装预先抵消变形趋势；③增加焊前预热至150℃以减小温差应力。改造后设备连续运行两年无异常。



 结语



活性炭吸附装置的熔接质量与热膨胀控制是系统工程学的实践典范。从微观组织的精准调控到宏观结构的动态补偿，每一个环节都需要基于材料科学、传热学和机械设计的跨学科知识体系进行***化。随着计算流体动力学（CFD）与数字孪生技术的普及应用，未来可通过虚拟仿真进一步缩短研发周期，实现性能与成本的***平衡。对于从业者而言，深刻理解“温度应力变形”三者间的耦合关系，将是提升设备可靠性的关键所在。
