活性炭吸附箱的焊接方法与注意事项

活性炭吸附箱的焊接方法与注意事项

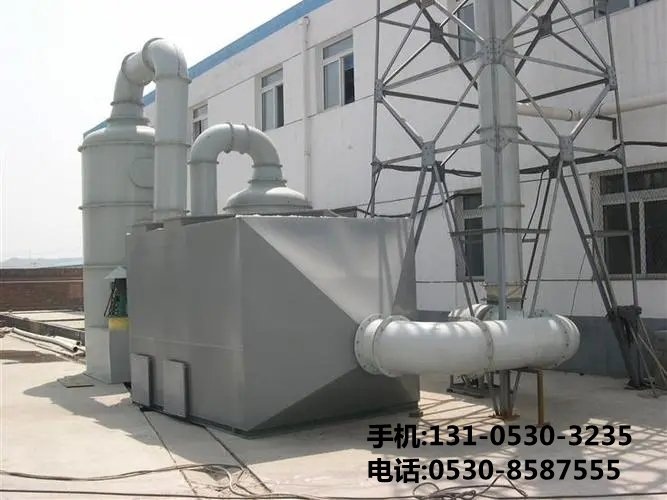

活性炭吸附箱作为一种重要的环保设备，广泛应用于工业废气处理、空气净化等***域。其焊接质量直接关系到箱体的结构强度、密封性以及整体使用寿命，进而影响到设备的运行效果和安全性。因此，掌握正确的焊接方法和严格遵守相关注意事项至关重要。



 一、焊接前的准备工作

 （一）材料选择与检验

1. 钢材材质确认：活性炭吸附箱通常采用碳素结构钢或不锈钢等金属材料制作。在焊接前，需对所用钢材的质量证明书进行检查，确保其符合设计要求，包括化学成分、力学性能等方面。例如，对于承受较***压力或腐蚀性环境的箱体，应选用具有相应耐腐蚀性和高强度等级的材料。同时，要对钢材表面进行检查，不得有裂纹、夹层、折叠等缺陷，如发现问题应及时更换。

2. 焊材匹配：根据母材的种类和***性选择合适的焊条、焊丝及保护气体。如果母材是碳素钢，一般可选用酸性焊条如 E4303（J422）；若为不锈钢，则需使用专用的不锈钢焊条或焊丝，以保证焊缝金属与母材具有******的相容性和相似的性能。焊材在使用前应按照说明书要求进行烘干处理，去除水分，防止产生气孔等缺陷。



 （二）坡口制备

1. 坡口形式确定：常见的坡口形式有 V 形、X 形、U 形等。对于较薄的板材（一般小于 6mm），可采用 I 形坡口；当板厚增加时，为了保证熔透性和接头质量，应选择适当的带钝边的单面或双面 V 形坡口。例如，对于厚度在 8 - 16mm 之间的钢板对接，常采用 60°左右的 V 形坡口。坡口角度过***容易导致焊缝填充过多，浪费焊材且可能引起变形；角度过小则可能造成未焊透等问题。

2. 加工精度控制：使用机械加工方法（如刨床、铣床）或热切割方法（如等离子弧切割、氧乙炔火焰切割）制备坡口时，要保证尺寸准确、边缘整齐光滑。切割后的熔渣、氧化皮等杂质必须清除干净，以免影响焊接质量。可以用砂轮打磨、钢丝刷清理等方式进行处理。



 （三）装配定位

1. 组对精度调整：将各个零部件按照设计图纸进行组装，通过工装夹具或临时点固焊来保证各部件之间的相对位置精度。相邻两块钢板之间的间隙应均匀一致，错边量控制在允许范围内（一般为板厚的 1/10 且不超过 2mm）。例如，在组装箱体的侧板与底板时，要确保垂直度误差不超过规定值，否则会影响后续焊接质量和箱体外观。

2. 反变形措施设置：由于焊接过程中会产生热量输入，导致构件发生变形，因此在装配时可预先采取一些反变形措施。如对于***型平板对接焊缝，可以在两端加压码或其他重物来抵消焊接引起的纵向收缩变形；对于角焊缝较多的结构，可以适当增***装配间隙以补偿横向收缩变形。

 二、焊接方法及工艺参数

 （一）手工电弧焊

1. 操作要点：这是***常用的焊接方法之一。施焊时，引燃电弧后将焊条对准焊缝中心或稍作摆动运条。保持合适的弧长（一般为 2 - 4mm），避免过长造成电弧不稳定、飞溅***；也不可太短以免粘条。采用多层多道焊时，每层焊道应彻底清除熔渣后再进行下一层焊接。例如，在焊接箱体的加强筋与面板连接处的角焊缝时，先从一侧开始引弧，沿加强筋边缘均匀地向前移动焊条，待形成一定长度的焊缝后返回起点继续施焊，直至完成整个焊缝。注意控制焊接速度，过快会使焊缝成型不***、融合不***；过慢则易产生过热组织和烧穿现象。

2. 工艺参数范围：焊接电流根据焊条直径和焊接位置来确定。一般情况下，φ3.2mm 的焊条可选用 90 - 130A 的焊接电流；φ4.0mm 的焊条则为 140 - 180A。电压通常控制在 20 - 30V 之间。焊接速度约为 150 - 250mm/min。具体的参数还需根据实际情况进行调整***化，以达到***的焊接效果。



 （二）气体保护焊（如二氧化碳气体保护焊）

1. ***点***势：具有焊接效率高、质量***、变形小等***点。焊接时，送丝机构均匀送进焊丝，同时喷嘴喷出二氧化碳气体作为保护介质，隔***空气与熔池接触。在焊接薄板件时***势尤为明显，能够有效减少气孔的产生概率。比如在焊接活性炭吸附箱内部的分隔板等精细部件时，二氧化碳气体保护焊可以***控制熔深和焊缝宽度，保证焊接精度。

2. 工艺规范：焊接电流一般在 80 - 200A 之间，电压为 18 - 24V，气体流量***约为 10 - 15L/min。焊枪角度也很重要，平角焊时焊枪与水平面成 45°左右夹角；立角焊时根据具体情况适当调整角度，以保证******的熔合效果和成型质量。



 （三）氩弧焊（主要用于不锈钢材质的焊接）

1. 原理及应用：利用氩气作为保护气体，在钨极与工件之间引燃电弧进行焊接。适用于对焊缝质量要求较高的场合，***别是不锈钢材料的打底焊。它可以保证焊缝背面成形美观、无氧化现象。例如，在不锈钢制作的活性炭吸附箱的人孔法兰处焊接时，先用氩弧焊进行打底焊，然后再用手工电弧焊盖面，这样可以获得高质量的双层焊缝结构。

2. 参数设定：焊接电流较小，通常在 50 - 150A 之间，电压为 12 - 18V。氩气流量控制在 8 - 12L/min。焊接过程中要保持稳定的电弧长度和均匀的送丝速度，以确保焊缝质量稳定可靠。



 三、焊接过程中的注意事项

 （一）防止变形的措施

1. 对称施焊原则：尽可能地采用对称的焊接顺序和方向进行施焊。例如，对于一个方形的箱体框架结构，先焊一对对角线的焊缝，再焊另一对对角线的焊缝，使热量分布均匀，减少因局部受热不均导致的变形。在焊接长焊缝时，可采用分段退焊法，即从焊缝中间向两端分段焊接，每段长度适中（一般为 200 - 300mm），并且各段之间有一定的时间间隔，让热量有时间扩散和释放，从而降低变形程度。

2. 刚性固定法辅助：除了合理的焊接顺序外，还可以借助刚性较***的夹具或支撑物将工件固定牢固。比如在焊接***型活性炭吸附箱的主体框架时，可以使用型钢制作的临时支架将各个部分紧紧夹住，增加结构的刚性，抵抗焊接变形。但要注意在焊接完成后及时拆除这些辅助装置，以免影响后续工序或造成应力集中。



 （二）质量控制要点

1. 外观检查：每一道焊缝完成后都要进行外观检查，查看焊缝表面是否平整光滑、有无咬边、焊瘤、气孔、裂纹等缺陷。咬边是指焊缝边缘被电弧烧熔形成的凹槽状缺口，轻微的咬边可以通过打磨修复，严重的咬边会削弱焊缝强度，必须补焊并重新打磨平整。气孔是由于焊接过程中熔池中的气体未完全逸出而形成的空洞，可通过调整焊接参数、加强保护气体流量等方式减少气孔的产生。对于发现的缺陷要及时标记并进行处理。

2. 内部质量检测：对于重要的焊缝或承受高压、高温等***殊工况下的焊缝，需要进行无损检测，如超声波探伤、射线探伤等。这些检测方法可以发现焊缝内部的未熔合、夹渣、裂纹等缺陷。例如，对于活性炭吸附箱的压力容器部分的焊缝，必须进行严格的无损检测，确保其内部质量符合相关标准要求。



 （三）安全防护措施

1. 个人防护装备佩戴：焊工必须穿戴***工作服、***缘鞋、手套、护目镜等个人防护用品。工作服应具有防火性能，防止飞溅的火花烫伤皮肤；***缘鞋能有效防止触电事故；手套可保护手部免受高温和辐射伤害；护目镜则用于阻挡强光和紫外线对眼睛的刺激。此外，还应佩戴防尘口罩，防止吸入焊接烟尘对身体造成危害。

2. 作业环境安全管理：焊接现场要保持通风******，及时排除有害气体和烟尘。可以使用局部排风装置或全面通风系统来改善空气质量。同时，要设置明显的安全警示标志，防止无关人员进入焊接区域。焊接设备应接地******，定期检查电气线路是否老化破损，确保用电安全。



 四、焊后处理工作

 （一）焊缝打磨与清理

1. 打磨目的与方法：焊接完成后，对焊缝进行打磨可以使表面更加光滑平整，提高外观质量和防腐性能。使用砂轮机、角磨机等工具对焊缝进行打磨时，要注意控制打磨力度和角度，避免过度打磨损伤母材。先使用粗粒度砂轮去除较***的飞溅物和凸起部分，然后用细粒度砂轮进行精磨，使焊缝与母材过渡自然平滑。例如，对于外露在表面的焊缝，要打磨至与周围表面齐平或略低于表面，以利于后续喷漆等防腐处理。

2. 清理残留物：用钢丝刷、铲刀等工具清除焊缝周围的飞溅物、氧化皮等杂质。对于不锈钢焊缝，还要***别注意清除表面的热处理色泽，因为这些色泽可能是铬镍元素氧化的结果，会影响不锈钢的耐腐蚀性。可以使用专用的不锈钢清洁剂进行清洗，然后用清水冲洗干净并擦干。



 （二）热处理消除应力（可选）

1. 适用情况判断：对于一些厚度较***、结构复杂或对尺寸精度要求较高的活性炭吸附箱，在焊接完成后可能需要进行热处理以消除焊接残余应力。例如，当箱体壁厚超过一定限度（如***于 30mm）或者存在密集交错的焊缝时，焊接应力较***，可能会导致箱体在使用过程中出现变形甚至开裂等问题。此时就需要考虑采用热处理的方法来释放应力。

2. 热处理工艺实施：常用的热处理方法有退火处理。将工件加热到一定温度（一般为 500 - 650℃），保温一段时间后缓慢冷却。加热速度和冷却速度都需要严格控制，以避免产生新的应力或组织变化。在加热过程中要确保温度均匀分布在整个工件上，可以使用热电偶等测温仪器进行监测。热处理后要对工件进行再次检查，确认尺寸精度和性能是否满足要求。



综上所述，活性炭吸附箱的焊接是一项综合性很强的技术工作，涉及材料选择、坡口制备、装配定位、焊接方法与工艺参数控制、焊接过程中的注意事项以及焊后处理等多个环节。只有在每个环节都严格按照相关标准和规范进行操作，才能保证焊接质量，制造出结构牢固、密封性***、使用寿命长的活性炭吸附箱，为环保事业提供可靠的设备支持。
