活性炭吸附箱的角度调节机构：原理、设计、应

 活性炭吸附箱的角度调节机构：原理、设计、应用与***势



一、引言



在当今众多工业及环保***域的气体处理过程中，活性炭吸附箱发挥着至关重要的作用。而其角度调节机构作为保障吸附箱高效运行的关键部件之一，正逐渐受到广泛的关注与深入的研究。随着生产工艺的日益复杂以及对废气处理效率和质量要求的不断提高，对活性炭吸附箱角度调节机构的精准性、灵活性与可靠性提出了更高的挑战。本文将全面深入地探讨活性炭吸附箱的角度调节机构，涵盖其基本原理、多样化的设计类型、广泛的应用场景以及显著的***势***点等多个方面，旨在为相关***域的专业人士提供一份详尽且具有实用价值的参考资料，助力其在实际应用中更***地理解、选择与***化这一重要机构，进而推动整个行业在气体处理技术方面的持续进步与发展。

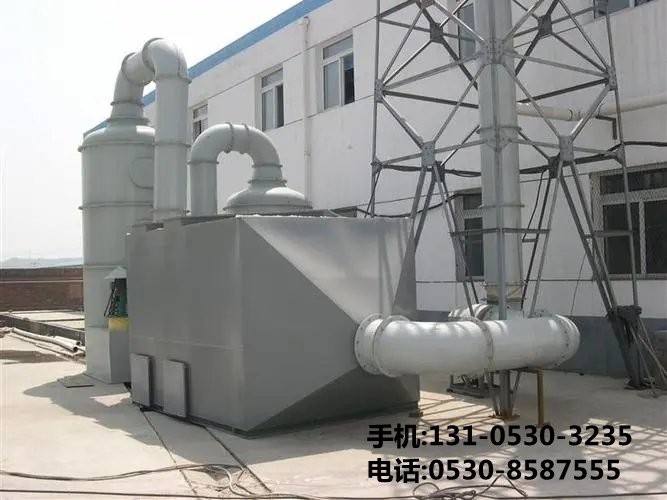

二、活性炭吸附箱概述



活性炭吸附箱是一种利用活性炭强***的吸附性能来去除气体中污染物的设备。它主要由箱体、活性炭填料层、进出气口等部分组成。当含有污染物的气体通过活性炭吸附箱时，气体中的有机物质、异味分子等会被活性炭表面的微孔吸附，从而达到净化气体的目的。这种设备广泛应用于化工、制药、涂装、电子等行业的废气处理环节，对于改善工作环境、减少***气污染具有重要意义。



三、角度调节机构的重要性



（一）***化气流分布

在不同的工作场景下，进入活性炭吸附箱的气流速度、方向和流量可能会有所变化。角度调节机构能够使吸附箱内的活性炭填料层相对于进气口的角度进行调整，从而改变气流在箱体内的流动路径。例如，当进气气流速度较快且集中时，适当调整角度可以使气流更均匀地分布在活性炭填料层上，避免出现局部气流过快导致吸附不充分的情况，提高整体吸附效率。

（二）适应不同的工况需求

工业生产中的废气成分和浓度往往是不稳定的。在一些高浓度废气处理时，可能需要增***活性炭与废气的接触面积和接触时间。通过角度调节机构将活性炭填料层倾斜一定角度，可以增加废气在活性炭层的停留时间，同时也能使废气在不同高度的活性炭层上都有******的接触，增强吸附效果。而在低浓度废气处理时，又可以将角度调整到更利于气流快速通过的位置，保证设备的处理效率与废气量相匹配。

（三）方便维护与更换活性炭

在活性炭吸附箱长期使用后，活性炭需要定期更换或维护。角度调节机构可以将活性炭填料层调整到一个便于操作的角度，工作人员能够更方便地进入箱体内部进行活性炭的装卸工作，减少了维护时间和人力成本。同时，这也有利于对活性炭层进行检查，及时发现是否有活性炭堵塞、损坏等情况。

四、角度调节机构的常见类型及工作原理



（一）手动螺杆调节机构

1. 结构组成

这种机构主要由螺杆、螺母、连接臂和支架等部分组成。螺杆一端固定在吸附箱的框架上，另一端通过螺母与连接臂相连，连接臂则与活性炭填料层的支撑架相连接。

2. 工作原理

当需要调节活性炭吸附箱的角度时，工作人员通过旋转螺杆上的手轮，使螺杆沿着轴向移动。由于螺杆与连接臂之间是通过螺母连接的，螺杆的移动会带动连接臂绕着支架上的支点转动，从而实现活性炭填料层角度的改变。例如，在一个小型的实验室用活性炭吸附箱中，操作人员可以根据实验需求，轻松地通过手动螺杆调节机构将吸附箱的角度在0  30度之间进行调整。



（二）电动推杆调节机构

1. 结构组成

电动推杆调节机构包括电动推杆、控制器、传感器和连接装置等。电动推杆是核心部件，它由电机、减速器、丝杠螺母副和外套管等组成。

2. 工作原理

电机通电后，通过减速器带动丝杠螺母副运动，使推杆的活塞杆伸出或缩回。在活性炭吸附箱的应用中，电动推杆的一端安装在吸附箱的固定底座上，另一端通过连接装置与活性炭填料层的活动框架相连。控制器接收来自传感器的信号，如位置传感器可以检测活性炭填料层的当前角度，然后根据预设的程序或外部指令控制电动推杆的动作。例如，在一些***型的工业废气处理系统中，当废气流量和成分发生变化时，控制系统会自动启动电动推杆调节机构，将活性炭吸附箱的角度***地调整到***位置，调节精度可以达到±1度。



（三）液压调节机构

1. 结构组成

液压调节机构主要由液压泵站、液压缸、油管、控制阀和连接头等构成。液压缸内部有活塞和活塞杆，活塞将液压缸分为两个腔室，分别与液压泵站通过油管相连，并通过控制阀控制油液的进出。

2. 工作原理

液压泵站提供高压油液，当需要调节活性炭吸附箱的角度时，控制阀打开相应的通道，高压油液进入液压缸的一个腔室，推动活塞杆伸出，从而使与活塞杆相连的活性炭填料层支撑结构发生位移，实现角度调节。反之，当油液回流到液压泵站时，活塞杆缩回，角度恢复或调整到另一个位置。在一些对调节力要求较***的场合，如处理高粘度、高浓度废气的***型活性炭吸附箱，液压调节机构能够提供足够的动力来改变吸附箱的角度，而且可以实现较***范围的角度调节，***调节角度可达60度左右。



五、角度调节机构的设计要点



（一）稳定性

1. 材料选择

在设计角度调节机构时，***先要考虑材料的强度和稳定性。对于承受较***载荷的部分，如连接臂、支架等，应选用高强度合金钢或不锈钢等材料。这些材料具有******的机械性能，能够承受活性炭填料层的重量以及在调节过程中产生的各种力，防止因材料变形而影响角度调节的准确性和设备的使用寿命。

2. 结构设计

合理的结构设计也是保证稳定性的关键。例如，采用三角形或多边形的支架结构，可以增加整体的稳定性。在连接部位，应设计足够的接触面积和可靠的连接方式，如焊接、螺栓连接等，确保各个部件在受力时不会松动或脱开。同时，对于一些活动部件，如螺杆与螺母的配合、电动推杆的安装座等，要保证其运动的平稳性，避免出现晃动或卡顿现象。



（二）精度控制

1. 传动精度

无论是手动螺杆调节机构还是电动推杆、液压调节机构，都需要保证较高的传动精度。对于手动螺杆调节机构，要提高螺杆的加工精度，减小螺距误差和螺纹表面粗糙度，以确保在旋转手轮时能够***地控制活性炭填料层的角度变化。电动推杆调节机构则依赖于电机的步进精度和丝杠螺母副的传动精度，通过采用高精度的电机和精密滚珠丝杠，可以将角度调节误差控制在较小范围内。液压调节机构虽然在传动精度上相对稍差，但也可以通过采用比例控制阀等高精度的控制元件来提高角度调节的精度。

2. 定位精度

除了传动精度外，定位精度也非常重要。在角度调节机构的设计中，应设置可靠的定位装置。例如，在手动螺杆调节机构中，可以在螺杆的末端设置刻度盘和指针，以便操作人员直观地了解调节的角度数值。对于电动推杆和液压调节机构，可以利用接近开关、编码器等传感器来实现***的定位。当活性炭填料层到达预设角度时，传感器发出信号，停止调节动作，从而保证每次调节都能准确地达到所需的角度位置。



（三）密封性

1. 箱体密封

由于活性炭吸附箱通常用于处理有害气体，所以在角度调节机构的设计中要考虑箱体的密封性。在活性炭填料层与箱体壁之间的缝隙处，应设置密封胶条或其他密封材料，防止气体泄漏。***别是在角度调节过程中，要保证密封材料不会影响活性炭填料层的正常运动，同时又能有效地阻止气体从缝隙中逸出。

2. 活动部件密封

对于角度调节机构中的活动部件，如电动推杆的活塞杆、液压缸的活塞杆等，也要进行******的密封处理。因为这些部位如果密封不***，不仅会导致气体泄漏，还可能会使灰尘、杂质等进入设备内部，影响设备的正常运行。一般采用橡胶密封圈、防尘套等密封元件，对活动部件进行动态密封，确保在长时间使用过程中保持******的密封性能。



六、角度调节机构的安装与调试



（一）安装步骤

1. 基础准备

在安装活性炭吸附箱的角度调节机构之前，***先要确保吸附箱的基础牢固平整。对于地面安装的吸附箱，要对地面进行硬化处理，使其承载能力满足设备的重量要求。如果是安装在平台或支架上，要检查平台或支架的结构强度和稳定性，并进行必要的加固措施。

2. 部件组装

按照设计图纸和说明书的要求，将角度调节机构的各个部件进行组装。在组装过程中，要注意各部件之间的配合精度和连接紧固程度。例如，在安装手动螺杆调节机构时，要将螺杆正确地插入支架上的轴承座内，并拧紧螺母；对于电动推杆调节机构，要将电动推杆正确连接到电源线和控制器上，并将连接装置与活性炭填料层的支撑架可靠连接。

3. 整体安装

将组装***的角度调节机构与活性炭吸附箱的主体部分进行安装连接。在这个过程中，要确保活性炭填料层能够顺利地安装在角度调节机构上，并且能够灵活地进行角度调整。同时，还要检查吸附箱的其他部件，如进出气口、检修门等是否安装正确，不影响角度调节机构的操作。



（二）调试方法

1. 空载调试

在完成安装后，***先进行空载调试。即在不加载活性炭的情况下，启动角度调节机构，观察其运行情况。对于手动螺杆调节机构，手动旋转手轮，检查螺杆的运动是否顺畅，活性炭填料层的角度变化是否符合预期。对于电动推杆调节机构，通过控制器发送指令，观察电动推杆的动作是否准确无误，行程是否满足要求。对于液压调节机构，启动液压泵站，检查液压缸的伸缩是否正常，有无漏油现象等。

2. 负载调试

在空载调试正常后，进行负载调试。将活性炭填料层装满活性炭，并根据实际工况设定所需的角度。然后通入模拟废气或实际废气，观察在有负载的情况下角度调节机构的性能表现。重点检查活性炭填料层在不同角度下的气流分布情况、吸附效果以及设备的整体运行稳定性。如果发现问题，要及时停机检查并进行调整，直到达到满意的效果为止。



七、角度调节机构的维护与保养



（一）日常维护

1. 清洁工作

定期对角度调节机构进行清洁是必不可少的。在设备运行过程中，会有灰尘、油污等杂质附着在机构的表面和活动部件上。可以使用干净的抹布擦拭机构的外壳、支架等部位，对于难以清除的污渍，可以使用适当的清洁剂进行清洗。同时，要注意不要让清洁剂接触到电气部件，以免造成短路等故障。

2. 润滑保养

对于手动螺杆调节机构中的螺杆与螺母之间、电动推杆调节机构中的丝杠螺母副以及液压调节机构中的运动关节等部位，要定期添加润滑油或润滑脂进行润滑保养。这可以减少部件之间的摩擦磨损，延长设备的使用寿命，并保证机构的运动灵活性。一般来说，每隔一定的工作时间（如每月一次），就需要对这些润滑点进行检查和补充润滑剂。



（二）定期检查与维修

1. 零部件检查

定期对角度调节机构的各个零部件进行全面检查。查看是否有零件损坏、变形、松动等情况。例如，检查螺杆是否有弯曲、螺纹是否磨损；电动推杆的电机是否正常运转、电线是否破损；液压系统的管路是否破裂、阀门是否失灵等。一旦发现有问题的零部件，要及时更换或修复，以避免影响整个设备的正常运行。

2. 性能测试

每隔一段时间（如每季度一次），对角度调节机构的性能进行测试。包括检查其角度调节范围是否仍然符合设计要求、调节精度是否下降、传动效率是否降低等。可以通过实际操作和测量工具来进行检测，如使用角度尺测量活性炭填料层的实际角度与设定角度的偏差，使用测力计测量手动调节时所需的力的***小等。如果发现性能有所下降，要及时分析原因并采取相应的改进措施，如调整传动比、更换磨损严重的部件等。



八、结论



活性炭吸附箱的角度调节机构在整个吸附过程中起着不可或缺的作用。通过对不同类型的角度调节机构的原理、设计要点、安装调试以及维护保养等方面的详细阐述，我们可以看到它在***化气流分布、适应工况变化、方便维护等多方面都具有显著的***势。在未来的发展中，随着科技的不断进步和工业生产需求的日益提高，角度调节机构也将不断创新和完善。例如，更加智能化的控制系统将被应用于角度调节机构中，实现远程监控和自动调节功能；新型的材料和制造工艺也将进一步提高机构的强度、精度和耐久性。总之，深入研究和应用活性炭吸附箱的角度调节机构，对于提高活性炭吸附箱的性能和效率，推动环保事业和工业生产的可持续发展具有深远的意义。
