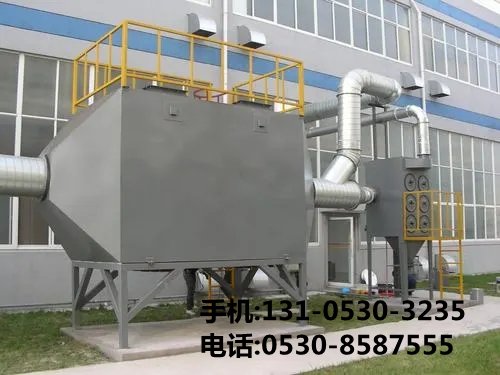

活性炭吸附装置老化因素及安装工序

 活性炭吸附装置老化因素及安装工序



 一、活性炭吸附装置老化因素分析



活性炭吸附装置的老化是一个多因素综合作用的结果，直接影响其处理效率和使用寿命。以下是主要老化因素：



1. 活性炭自身***性

    物理结构破坏：长期使用中，活性炭微孔可能被颗粒物堵塞或因机械振动导致颗粒破碎，降低比表面积（通常为5001500 m²/g），从而减少有效吸附位点。

    化学性质变化：吸附质（如有机溶剂、酸性气体）可能与活性炭表面官能团发生不可逆化学反应，导致活性位点失活。例如，含硫化合物会与活性炭表面的碱性基团结合，形成稳定化合物。

    饱和吸附容量耗尽：当吸附量接近设计极限时，活性炭无法继续有效吸附污染物，表现为出口浓度升高。



2. 运行环境影响

    温湿度波动：高温（>50℃）会加速吸附质脱附，而高湿度（RH>60%）会导致水分子竞争吸附位点，显著降低对非极性有机物的吸附效率。

    气流分布不均：进气口设计不合理可能导致局部过载，部分炭层过早饱和，形成“短路”现象。

    粉尘与油雾污染：预处理不足时，颗粒物沉积在炭层表面，进一步阻碍传质过程。



3. 操作维护不当

    再生周期超限：未按设计要求进行热再生（通常需200400℃蒸汽脱附）或更换，导致累积污染物固化。

    压差监控缺失：未定期监测炭层压降（正常应<1.5kPa），可能引发设备变形或泄漏。



4. 设备结构缺陷

    材料耐腐蚀性不足：碳钢壳体在酸碱废气环境中易锈蚀，焊缝处可能出现裂缝。

    密封性能下降：法兰垫片老化或检修门松动会导致气体旁路，降低净化效率。

 二、活性炭吸附装置标准化安装工序



科学的安装流程是保障设备效能的基础，需严格遵循以下步骤：



 阶段一：前期准备

1. 技术交底

    确认设计参数：处理风量（Q）、污染物浓度（C₀）、温度（T）、湿度（φ）等。

    校核设备尺寸：炭床高度（H≥1.5m）、空塔流速（0.51.5m/s）、停留时间（≥0.5s）。



2. 基础验收

    混凝土强度≥C25，水平度偏差<3mm/m，预埋地脚螺栓位置误差<±5mm。

    设置防震垫块（橡胶减震器压缩量控制在1015mm）。



 阶段二：主体安装

1. 壳体组装

    分段吊装时采用柔性吊带，避免外壳变形。垂直度偏差≤1/1000。

    焊接后进行煤油渗漏试验，确保无贯穿性缺陷。



2. 炭层填充

    选用规格Φ48mm柱状炭，堆密度450550kg/m³。

    分层装填：每层厚度≤500mm，使用振动器压实，***部预留膨胀空间（≥10%炭层高度）。



3. 气流分布系统

    安装导流板使气流偏转角<15°，均流段长度≥1.5D（D为管道直径）。

    压差传感器布置于进出风口，间距≥2倍管径。



 阶段三：配套系统连接

1. 预处理单元

    干式过滤器（G4+F8级）安装于前端，去除≥1μm颗粒物。

    冷凝器出口温度控制在≤40℃，防止高温废气直接进入炭床。



2. 脱附再生系统

    蒸汽管路压力≥0.6MPa，温度120150℃，脱附周期设定为吸附时间的1/3。

    催化燃烧装置（CO）催化剂床层温度维持300400℃。



 阶段四：调试与验收

1. 泄漏测试

    充入氮气至设计压力，保压2小时，压降≤2%为合格。



2. 性能标定

    初始吸附效率测试：通入标准混合气体（苯/甲苯/二甲苯各500ppm），检测出口浓度。

    阻力***性曲线绘制：记录不同风量下的全压损失。



3. 文件移交

    提供材质证明书、焊接记录、压力容器证书等全套竣工资料。



 三、运维***化建议

1. 预防性维护计划

    每日巡检：记录进出口压差、温度、电流值。

    季度维护：检查炭层塌陷情况，补充新炭量（约为总量的510%）。



2. 智能监控系统

    加装VOCs在线监测仪，设定预警阈值（如穿透浓度达50%限值时报警）。

    采用PLC控制实现自动切换吸附/脱附模式。



3. 失效炭处理方案

    废炭须按危险废物管理（HW49类），委托有资质单位进行回转窑焚烧处置。



通过系统分析老化机理并规范安装流程，可提升活性炭吸附装置的处理稳定性，延长经济使用寿命至35年。实际工程中需结合具体工况制定个性化维保策略。
