活性炭吸附箱的焊接步骤与注意要点

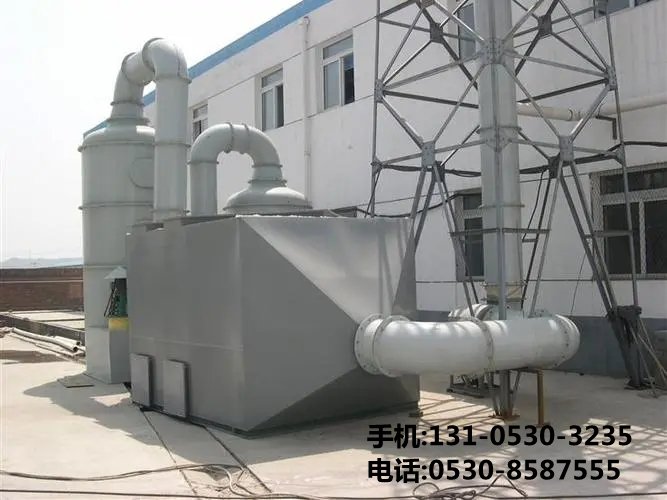

活性炭吸附箱作为工业废气处理系统中的关键设备,其密封性和结构强度直接关系到运行效果与安全性。而焊接质量则是决定这些性能的核心环节。本文将从专业角度详细解析活性炭吸附箱的焊接流程、技术规范及关键注意事项,帮助技术人员实现高质量的焊接作业。
一、前期准备工作
材料确认与预处理
1. 材质选择:***先选用Q235B或304不锈钢板材(根据工况腐蚀性要求),厚度≥3mm以保证刚性;型材框架多采用方钢或槽钢加固。所有原材料需附带合格证,确保符合GB/T标准。
2. 表面清理:使用角磨机彻底去除切割边缘的毛刺、氧化皮及油污,直至露出金属光泽。残留杂质会导致气孔缺陷,降低焊缝结合强度。建议用丙酮擦拭接缝区域二次清洁。
3. 坡口制备:V型坡口角度保持60°~70°,钝边留1~2mm间隙,保证熔深穿透但不烧穿基材。自动焊时可采用机械铣边工艺提升精度。
工装夹具定位
采用模块化组装平台配合可调支撑块固定工件,重点控制以下公差:
相邻板面平面度≤1.5mm/m
箱体对角线长度差<3‰
法兰接口垂直度偏差不超过±1°
通过激光水准仪实时监测变形情况,必要时增设反变形预置装置。
二、标准化焊接工艺流程
打底焊层(关键质量控制点)
工序阶段 工艺参数 操作要点
点固焊 电流80~100A,短弧脉冲模式 每段焊逢均布3~5处定位点
连续施焊 钨极氩弧焊(TIG) 添加Φ2.5mm铈钨棒,拖把运条法
保护气体流量8~12L/min 层间温度控制在150℃以内
***别注意:起弧和收弧必须在坡口内完成,禁止随意引燃以免产生未熔合缺陷。每段焊缝完成后立即清除氧化物渣壳,为盖面焊做准备。
填充与盖面焊接
推荐采用混合气体保护焊(MAG):
混合比Ar+CO₂=98%+2%,减少飞溅现象
焊丝选用ER308LSi(不锈钢工况)或ER506(碳钢工况)
摆动方式采用月牙形轨迹,摆幅宽度不超过电极直径的3倍
多层多道焊时,各层间接头错开距离≥20mm,防止应力集中
对于异种材质接头(如碳钢与不锈钢复合结构),应在过渡区增设镍基堆焊隔离层,有效避免晶间腐蚀。

三、核心注意事项与风险防控
变形控制策略
1. 分段退焊法:将周长***于4m的箱体分割成若干施工段,遵循“对称施焊、逆向分段”原则。例如先焊前端板→右侧板→后端板→左侧板的循环顺序。
2. 刚性固定补偿:在箱体内部临时加设十字加强筋板,待全部焊接完成后拆除磨平。实测数据显示该方法可使整体变形量降低约40%。
3. 热输入管理:严格控制线能量≤25kJ/cm,层间间歇时间不少于环境降温至80℃以下再继续施焊。
常见缺陷防治指南
缺陷类型 产生原因 解决方案
咬边 电弧过长/速度过快 调整焊枪角度至75°斜向推进
气孔 湿度超标/气体覆盖不足 烘箱预热至120℃后再施工
未焊透 装配间隙不均 X光探伤抽检合格率须达99%
弧坑裂纹 收弧过快无填充 采用回焊熄弧法修补弧坑
精密检测手段
完成焊接后必须进行:
目视检查:焊缝余高0~2mm,宽度均匀一致
渗透检测(PT):着色剂停留时间≥30分钟无扩散为合格
气密性试验:充压至设计压力的1.5倍保压30分钟,泄漏率<0.1%/h
尺寸复测:关键受力部位用三维坐标仪校准形位公差
四、***殊工况应对方案
当遇到非标异形结构(如锥台过渡段、加强筋交错节点)时,应采取如下措施:
局部预热至100~150℃消除应力集中
改用小直径焊条(φ2.5mm)配合窄间隙坡口设计
实施多层锤击消应力处理,每层焊后用橡胶锤沿焊缝方向轻敲
复杂曲面部位建议采用机器人自动跟踪焊接系统,确保轨迹精度±0.2mm
五、安全防护体系构建
整个作业过程须严格执行三级防护标准:
❶个人防护:焊接面罩(遮光号≥9)、耐高温手套、通风头盔
❷环境控制:强制排风量>30m³/h·人,粉尘浓度<5mg/m³
❸应急准备:现场配备干粉灭火器、急救箱及冲洗设备,每两小时轮换作业人员防止职业伤害
通过规范化的焊接工艺与全过程的质量管控,能够确保活性炭吸附箱的结构强度、密封性能和使用寿命达到设计要求。实际案例表明,遵循上述标准的设备在连续运行三年后仍能保持95%以上的净化效率,且无可见变形或泄漏现象。建议施工单位建立完整的焊接档案数据库,持续***化工艺参数,为不同工况下的定制化生产提供技术支持。
