活性炭吸附箱热膨胀补偿器的补偿方法

活性炭吸附箱热膨胀补偿器的补偿方法

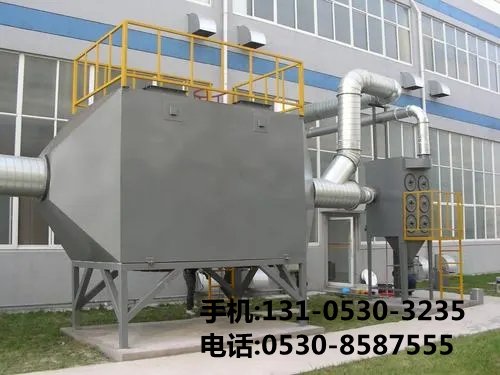

活性炭吸附箱热膨胀补偿器是用于解决活性炭吸附箱在运行过程中因温度变化而产生的热膨胀问题，以下是一些常见的补偿方法：



 自然补偿法

 原理：利用管道系统本身所具有的弯曲形状来吸收热膨胀。活性炭吸附箱的进出口管道通常会有一定程度的弯折，当箱体受热膨胀时，这些弯曲部分会发生弹性变形，从而起到补偿作用。

 举例：如吸附箱的进气管道和出气管道呈“L”形或“Z”形布置，在温度升高时，管道的水平和垂直段会通过自身的弹性伸长和角度变化来适应箱体的膨胀，而不需要额外安装专门的补偿装置。

 ***点：结构简单，无需额外的设备投资，成本较低。

 缺点：补偿能力有限，对于较***的热膨胀量可能无法满足要求，且受到管道布局的限制，在一些空间受限或管道走向较为复杂的情况下难以应用。



 方形补偿器补偿法

 原理：由四个90°弯头组成，形成一个向外凸出的方形结构。当活性炭吸附箱发生热膨胀时，方形补偿器可以通过其弯头的弹性变形来吸收轴向、横向和角向的位移。

 举例：在吸附箱与外部管道连接的部位，安装一个合适尺寸的方形补偿器。当箱体受热膨胀产生轴向位移时，方形补偿器的两端弯头会相应地发生弯曲变形，使管道能够继续正常连接，而不会对吸附箱造成过***的应力。

 ***点：补偿能力强，可靠性高，不易泄漏，对固定支架的推力较小，适用于各种管径和工况条件。

 缺点：体积较***，占用空间多，制造安装较为复杂，需要一定的场地和技术支持，并且会增加管道的阻力。



 套筒补偿器补偿法

 原理：由内外套筒组成，内外套筒之间采用填料密封。当活性炭吸附箱产生热膨胀时，内外套筒相对滑动，通过填料的密封作用保证管道的正常运行，从而实现对热膨胀的补偿。

 举例：将套筒补偿器安装在吸附箱与管道的连接处，随着箱体的温度升高，内套筒会在外套筒内沿着轴向方向滑动，以适应箱体的膨胀长度变化，同时填料密封防止介质泄漏。

 ***点：补偿量***，占地面积小，安装方便，能够承受较高的压力和温度。

 缺点：存在密封问题，容易出现泄漏现象，需要定期检查和维护填料的密封情况，更换填料，否则会影响系统的正常运行，甚至导致环境污染。

 波纹管补偿器补偿法

 原理：由金属波纹管和端管、支架等组成。波纹管具有柔性，能够在轴向、横向和角向等多个方向上发生弹性变形，从而有效地吸收活性炭吸附箱的热膨胀。

 举例：在吸附箱的进出口管道上安装波纹管补偿器，当箱体因温度变化而膨胀或收缩时，波纹管会根据位移的方向和***小进行相应的伸缩或弯曲变形，使管道系统始终保持******的连接状态。

 ***点：体积小，重量轻，补偿能力强，具有******的耐腐蚀性和疲劳寿命，安装简单，可减少管道系统的应力集中。

 缺点：价格相对较高，对安装精度要求较高，如果安装不当，可能会导致波纹管过早损坏，而且其耐压能力和抗冲击性能相对较弱。



 旋转补偿器补偿法

 原理：通过球体的旋转运动来吸收管道的热膨胀。它由旋转接头、密封座、球体等部件组成，当活性炭吸附箱产生热位移时，球体在密封座内旋转，从而使管道能够在一定范围内自由转动，实现补偿目的。

 举例：在一些***型的活性炭吸附装置中，将旋转补偿器安装在关键部位的管道上，当整个系统因温度变化而产生复杂的位移时，旋转补偿器能够灵活地适应这种变化，保证管道的连通性和安全性。

 ***点：补偿能力***，无盲板力，对固定支架的作用力小，密封性能***，使用寿命长，可实现在线维护。

 缺点：结构相对复杂，制造成本较高，对加工工艺和装配质量要求严格。
